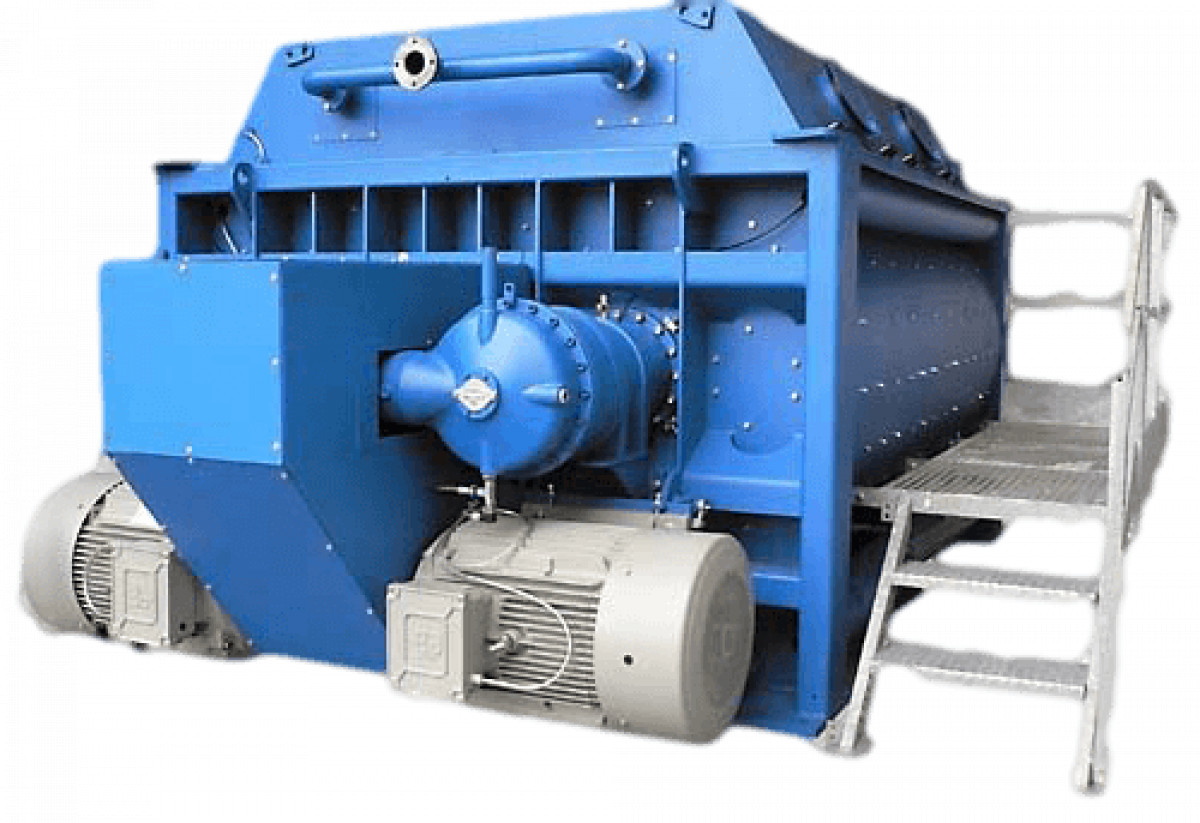

Двухвальные бетоносмесители Sicoma
![двухвальный бетоносмеситель](/storage/4/conversions/53_image-default.jpg)
В течение 16 лет компания Sicoma занимается производством двухвальных бетоносмесителей принудительного действия, которые стали широко распространёнными во всём мире благодаря своему высокому качеству и надёжности. Компактные размеры и высокая производительность позволяют использовать бетоносмесители Sicoma для реконструкции существующих бетоносмесительных узлов, где они подчас способны заменить сразу два старых бетоносмесителя. В настоящий момент более 6000 двухвальных бетоносмесителей Sicoma эксплуатируется во всём мире для приготовления широкой номенклатуры бетоны смесей.
Смесительные агрегаты двухвального бетоносмесителя создают встречные винтовые потоки частиц сырьевых материалов, которые, в результате, двигаясь не только в горизонтальной плоскости, но и в вертикальной, с высокой эффективностью перемешиваются в центральной части. Поскольку смешивание происходит не в зоне близкой к броне, а в объёме между валами бетоносмесителя, износ брони ощутимо снижается.
Оригинальная конструкция корпуса бетоносмесителя позволяет эффективно противодействовать деформациям и сохранять жёсткость при самых сложных условиях работы, что, несомненно, положительно сказывается на работе уплотнительных элементов и подшипниковых узлов. Конструкция корпуса также позволяет устанавливать дозирующее оборудование непосредственно на раму бетоносмесителя, без использования дополнительных опорных конструкций.
![смеситель двухвальный](/storage/5/conversions/13_image-default.jpg)

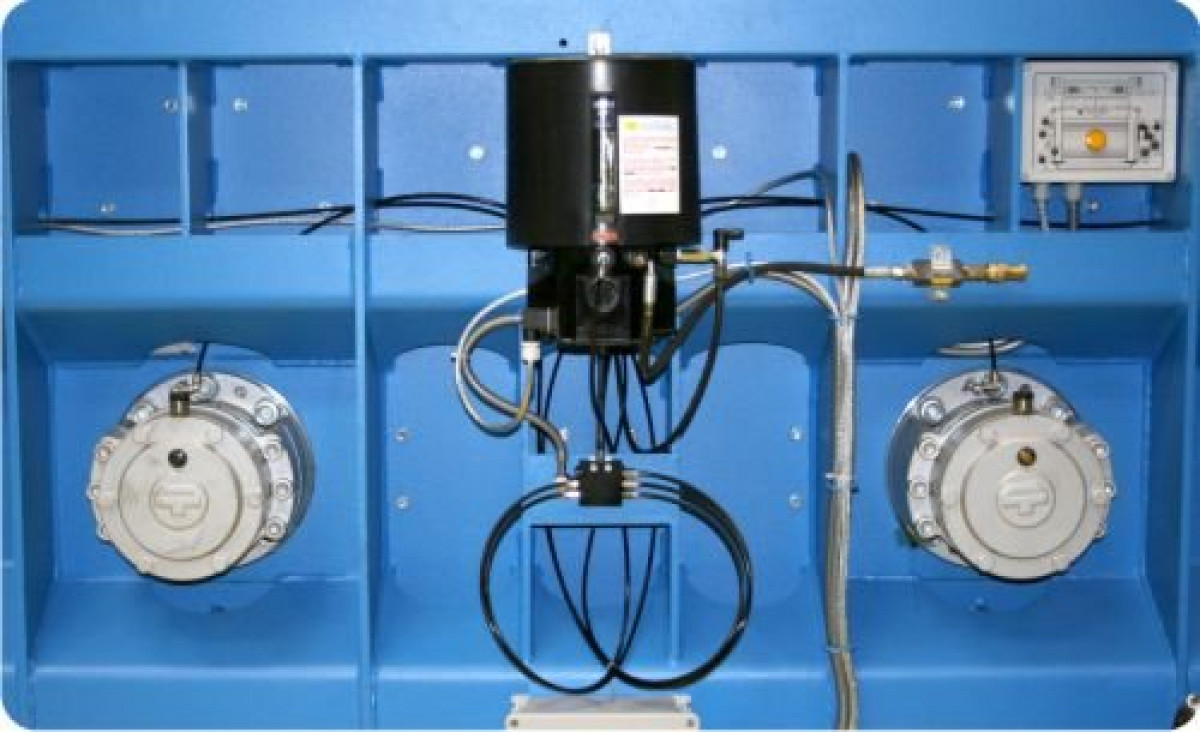

Одним из основных достоинств двухвальных бетоносмесителей Sicoma является уникальная тройная уплотнительная система валов. В отличие от классической «лабиринтной» системы уплотнения, для которой характерен большой расход смазочных материалов, Sicoma применила запатентованную конструкцию, работающую по принципу клапана. Сущность конструкции уплотнения состоит в том, что эластичное кольцо, прилегая к коническому участку вала бетоносмесителя, обеспечивает надёжную герметизацию: чем сильнее будет давление бетонной смеси со стороны чаши бетоносмесителя, тем сильнее эластичное кольцо будет прилегать к конусу вала. Колебания валов в процессе перемешивания не сказываются на качестве герметизации. Смазка подаётся в зону контакта под давлением малыми объёмами, что позволяет обеспечить экономичный расход масла - приблизительно 650 гр./день, то есть 1/20 от расхода смесителей с «лабиринтными» уплотнениями. Ещё два уплотнительных кольца препятствуют разгерметизации системы в направлении конца смесительного вала. Автоматическая система смазки осуществляет последовательную подачу масла во все уплотнительные узлы бетоносмесителя. Она оснащена датчиками, сигнализирующими о возникновении засора в системе и невозможности подать масло в тот или иной уплотнительный узел. Испытания показали, что даже при отказе системы автоматической смазки, уплотнение сохраняет герметичность в течении более чем трёх месяцев эксплуатации.
![принудительный двухвальный бетоносмеситель](/storage/6/conversions/12_image-default.jpg)

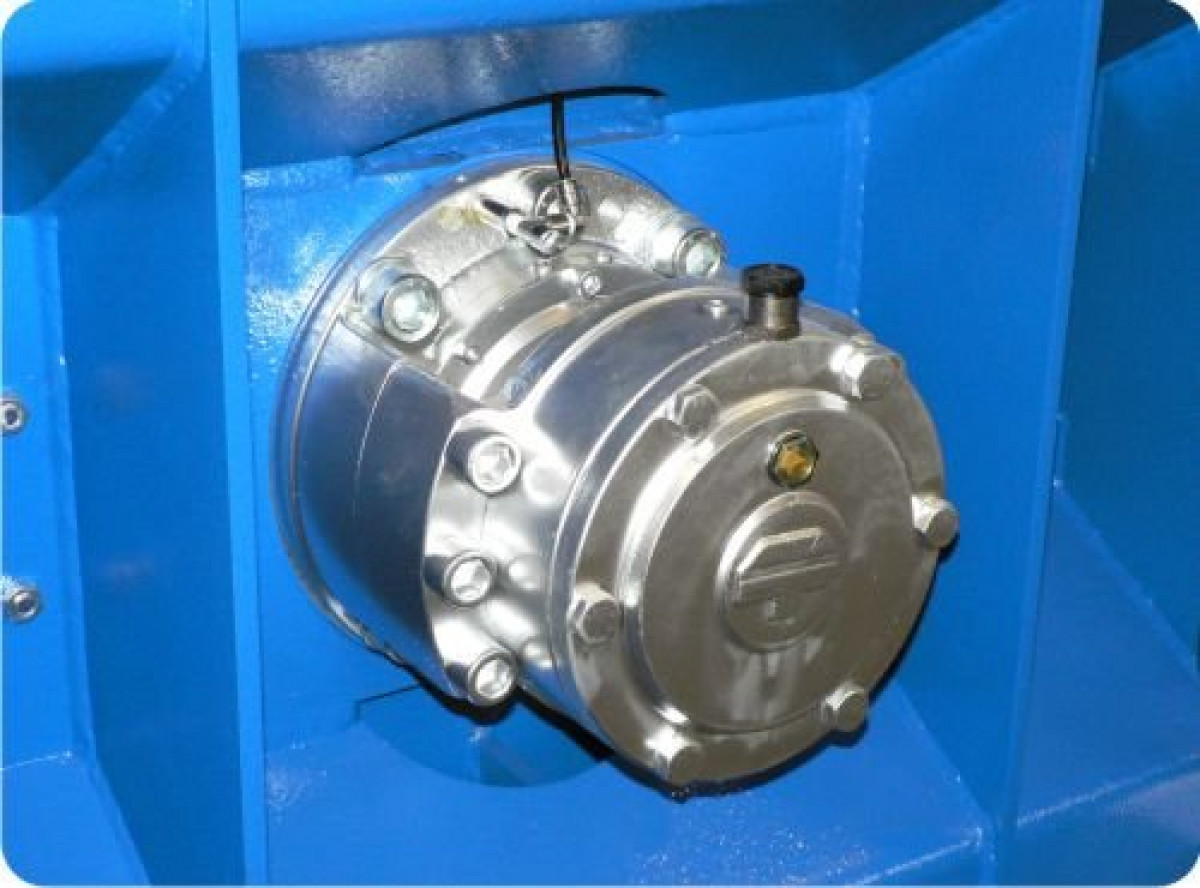

Подшипниковые узлы валов бетоносмесителя расположены в отдельных корпусах, что предотвращает вероятность проникновения бетонной смеси в подшипники, даже в случае полного выхода из строя уплотнительной системы.

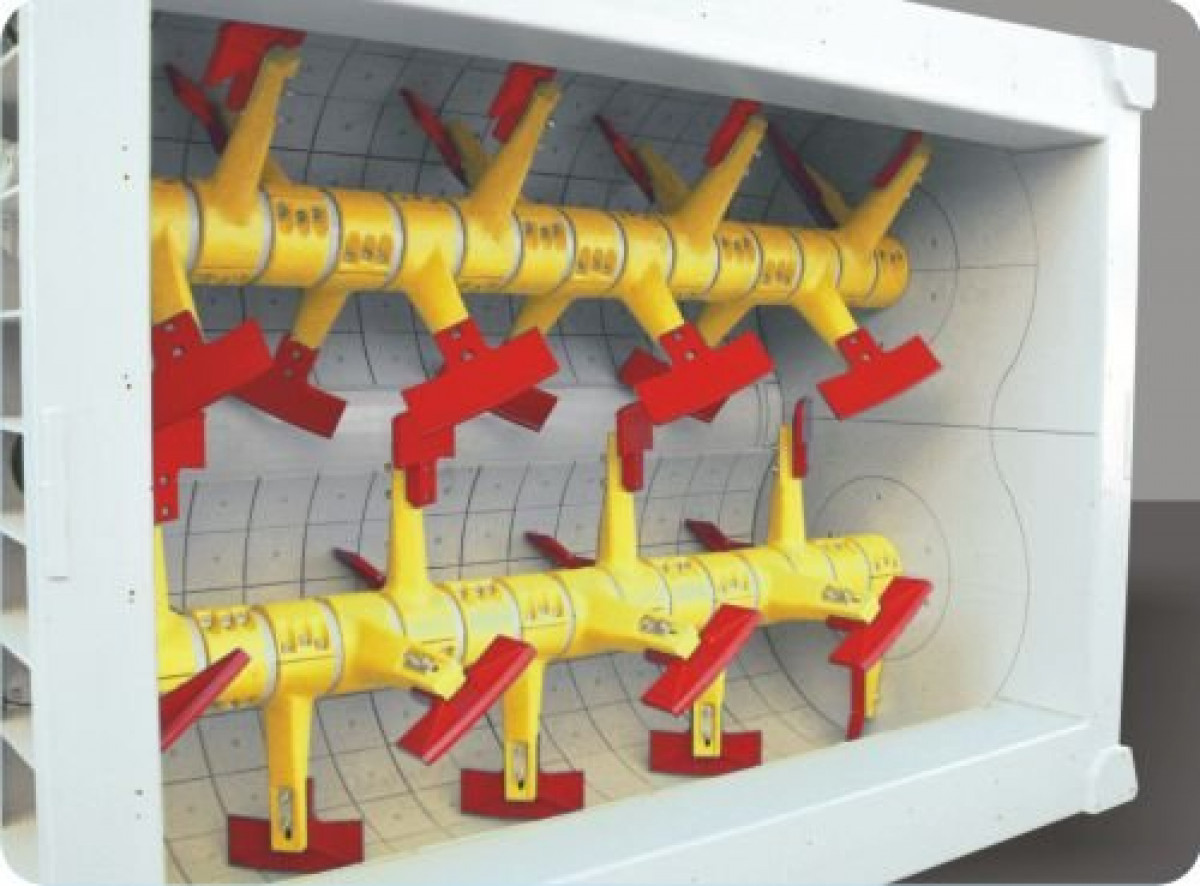

Сменная износостойкая броня изготовлена из чугуна марки Ni-Hard, прочностью 500 НВ.
В случае необходимости, произвести замену валов бетоносмесителя можно за одну рабочую смену.
Рычаги бетоносмесителя также изготовлены из чугуна и имеют форму, максимально предотвращающую налипание бетона. Они установлены через 90 градусов, для обеспечения наилучшего перемешивания и снижения перепадов нагрузки на смесительные валы.
Двухвальные бетоносмесители Sicoma имеют двухступенчатые редуктора, которые, даже при эксплуатации 24 часа 7 дней в неделю, не требуют наличия системы охлаждения масла. Это снижает сложность и повышает надёжность бетоносмесителя, наряду со снижением его стоимости. На все редукторы распространяется гарантия на 5 лет (или 10 000 моточасов).
![броня двухвального бетоносмесителя](/storage/7/conversions/14_image-default.jpg)
Ремённая передача бетоносмесителя поглощает ударные нагрузки, возникающие в процессе перемешивания. Синхронизирующий вал специальной конструкции согласует вращение смесительных валов, несмотря на их колебания в процессе работы.
Для придания бетоносмесителю герметичности, его секторный затвор имеет двухрядные резиновые уплотнения. Скорость разгрузки бетоносмесителя можно регулировать, открывая затвор не полностью, а в одно из трёх регулируемых промежуточных положений. Затвор устанавливается на вал эксцентрично и не повреждает уплотнения при закрывании. Бесконтактный датчик и клапан сброса давления (на гидростанции) дают возможность системе управления определить разницу между полным и неполным закрытием. Управление выгрузным затвором осуществляется от отдельной гидростанции, которая имеет возможность ручного дублирования, для выгрузки бетоносмесителя в случае отсутствия электроэнергии. В качестве опций доступны: уменьшенное (зауженное) и двойное исполнение шиберного затвора.
В верхней части бетоносмесителя расположены трубы подачи воды и инспекционные люки. В целях обеспечения безопасной работы бетоносмесителя, открывание люков блокирует работу смесительного механизма. Для удобства осмотра и очистки бетоносмесителя он укомплектован инспекционной платформой.
Двухвальные бетоносмесители Sicoma имеют ряд опциональных расширений, позволяющих им стать оптимальным решением для любого производства:
- скиповый подъёмник для загрузки инертных заполнителей;
- весовые дозаторы цемента и инертных, устанавливаемые непосредственно на бетоносмеситель;
- уменьшенное исполнение шиберного затвора и выгрузная воронка, для упрощения загрузки автобетоносмесителей;
- двойной шиберный затвор, для независимой подачи смеси по двум различным направлениям;
- освещение смесительной камеры;
- тензометрические опоры для взвешивания бетоносмесителя целиком;
- система автоматической промывки бетоносмесителя.
Технические характеристики двухвальных бетоносмесителей
Модель МАО | 1500 | 2250 | 3000 | 3750 | 4500 | 5000 | 6000 | 7500 | 9000 J | 12000 J | |
---|---|---|---|---|---|---|---|---|---|---|---|
Объём по загрузке, м3 | 1.5 | 2.25 |
3.0 | 3.75 | 4.5 | 5.0 | 6.0 | 7.5 | 9.0 | 12.0 | |
Объём готового замеса, м3 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.3 | 4.0 | 5.0 | 6.0 | 8.0 | |
Цикл перемешивания*, сек | 60 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
Производительность, м3/час | 40 | 60 | 80 | 100 | 120 | 134 | 160 | 200 | 240 | 320 | |
Мощность привода смесительного механизма, кВт | 2x22 | 2x30 |
2x37 | 2x45 | 2x55 | 2x75 | 2x75 | 2x90 | 4x55 | 4x75 | |
Мощность привода скипового подъёмника, кВт | 11 | 11 | 2x11 | 2x11 | 2x15 | 2x15 | - | - | - | - | |
Мощность гидростанции, кВт | 0.75 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
Частота вращения валов, об/мин | 24.3 | 24.3 | 24.3 | 24.3 | 24.3 | 24.3 | 24.3 | 24.3 | 24.3 | 24.3 | |
Количество рычагов, шт | 12 | 16 | 16 | 16 | 20 | 20 | 24 | 24 | 32 | 40 | |
Максимальный размер заполнителей, мм | 150 | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 | |
Габаритный размеры | длина, мм | 2080 | 2400 | 2400 | 2400 | 2600 | 2600 | 2600 | 2600 | 2600 | 2600 |
ширина, мм | 2959 | 3500 | 3500 | 3500 | 4050 | 4050 | 4500 | 4500 | 5600 | 6682 | |
высота (без крышки), мм | 1480 | 1707 | 1707 | 1707 | 1727 | 1727 | 1727 | 1727 | 1987 | 1990 | |
высота (с крышкой), мм | 1880 | 2182 | 2182 | 2182 | 2182 | 2182 | 2182 | 2182 | 2287 | 2268 | |
Масса (без скипа), кг | 4500 | 7430 | 7530 | 7630 | 9300 | 9750 | 11900 | 12000 | 14200 | 19000 | |
Масса (со скипом), кг | 6200 | 9530 | 11280 | 11480 | 13850 | 14250 | - | - | - | - | |
J=Janus, модель бетоносмесителя оснащённого четырьми электродвигателями (по два на каждый вал). *Цикл перемешивания и часовая производительность может изменяться в зависимости от характеристик конкретного бетонного завода. По специальному заказу, возможна установка скипового подъёмника на модели более MAO 5000. |
